Lattiavalaisin
05.05.2020
Tuotteen, tilan tai palvelun suunnittelu ja valmistaminen, 45 osp
Tästä se näyttötyön ajatus lähtee. Sain idean aamukahvilla jutellessani nuohoojan kanssa hänen imuroidessa vuolukiviuuniamme. Piirsin ideani paperille siltä istumalta. Tarkoituksenani on valmistaa valaisin, joka on kuin korkea nuotio. Tähän valaisimeen aion valaa kehikot betonin ja puun sekoituksesta, tehdä jalustan liimapuusta ja erotella kivikerrokset metalliputkilla. Pariin metriin kohoavat liekit valmistan ja muotoilen koivuviilusta.
Aloitin tekemisen piirtämällä valaisimen AutoCadillä. Tämän jälkeen listasin tarvikeluettelon ja kävin hankkimassa materiaalit. Ostin putkiksi alumiinia, että saan tuotteen lopullista painoa pienemmäksi. Kotoa toin koululle viilut ja sorvauspurua valua varten.
Valmistin valumuotit hukkapaloista erilaisia levyjä - lastulevystä, OSB-levystä ja vanerista. Muovitin muottien osat kontaktimuovilla ja ruuvasin osat pohjalevyyn, että valun kuivettua saan irroitettua muotin seinämät ja keskustan.
Sahasin vannesahalla rautaholkit 12mm putkesta, joka mahtuu valumuottiin kiinnitettyihin 10mm puutappeihin.
Leikkasin vielä valuihin 1mm vahvuista kanaverkkoa kaikille sivuille vahvistamaan lopputulosta.
Ensimmäiset valut käytin lähinnä massan paksuuden testaamiseen.
Ensimmäiset valut epäonnistuivat hyvin yllättävästä syystä - puutapit vettyivät ja imivät betonia itseensä, jolloin holkit ei irronneet muoteista. Vahingosta viisastuneena vaihdoin puutappien tilalle kansiruuvit, joihin sain holkit kiinni seuraaviin valuihin.
Edelleenkään valut eivät koostumuksensa puolesta kestäneet kasassa. Näissä ensimmäisissä valuissa oli käytössä S100 karkeuden kuivabetoni. Tein seuraavan valumassan Ardex K75 oikaisumassalla. Sekoitin massaan määrällisesti saman verran purua ja valut onnistuivat hyvin. Kuivettuaan yksi valu painoi 1,8kiloa.

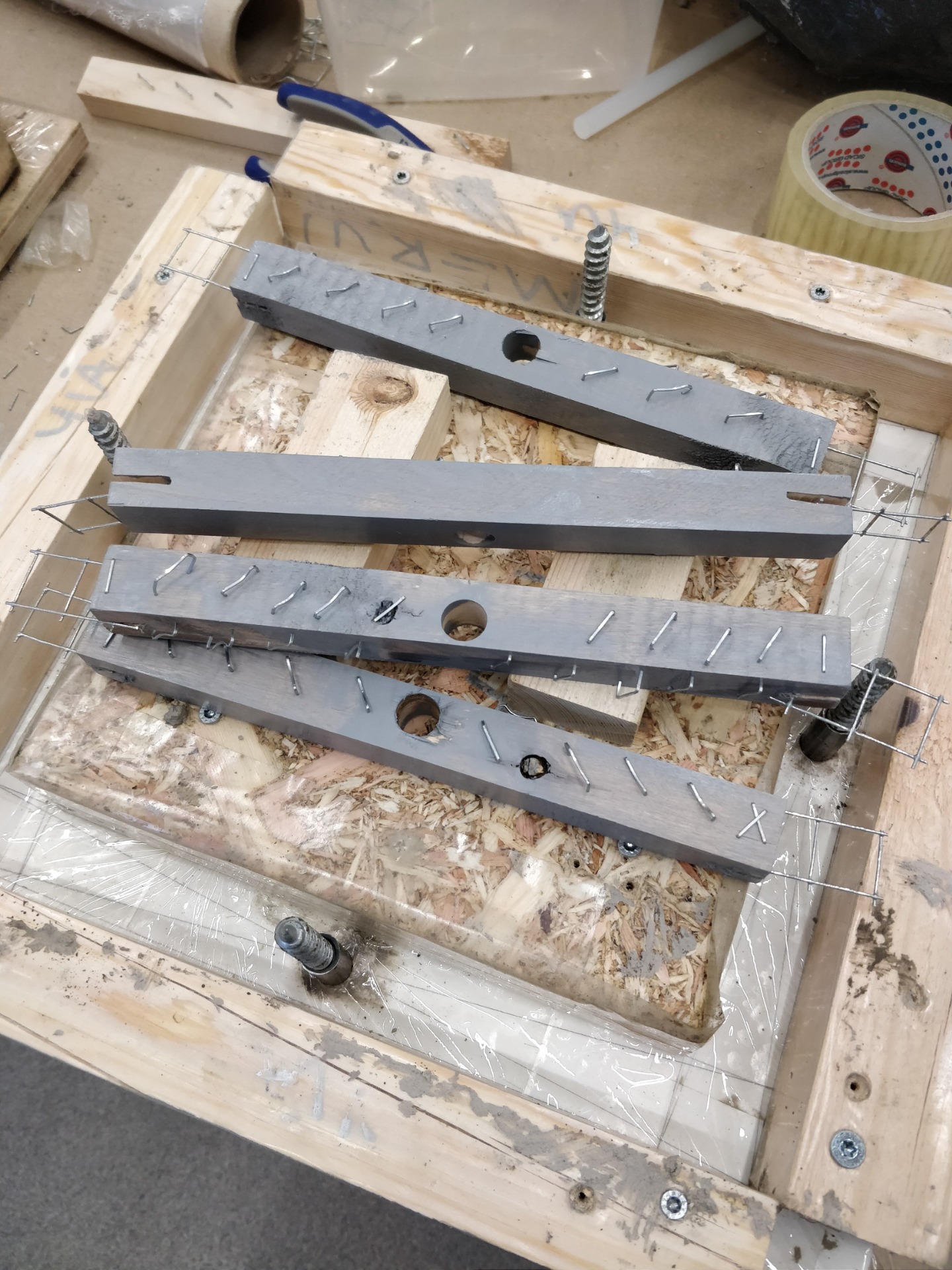

Kehitin version, millä saan kevennettyä valukerroksen painoa piilottamalla puukappaleet valuun. Vahasin puukappaleet harmaaksi. Kiinnitin puukappaleihin tarttumapinnaksi niittejä ja nurkkiin kanaverkkoa. Porasin holkkien aukot pylväsporakoneella. Valu kevennettynä painoi kuivuttuaan 1,3kg.
Tein jalustaan liimalevyn koivusta ja ajoimme koululla cnc-koneella jalustaan reiät kierretangoille ja metalliputkelle, johon kiinnitän lampunkannan ja viiluista valmistetut liekit. Vahasin jalustan Osmo Colorin puuvahalla sävyllä eebenpuu.
Leikkasin viiluista liekkien päät saksilla ja hioin reunat käsin hiomapaperilla, ettei viilun reunat tikkuile. Liimasin 4mm vanerista ja viiluista noin 2 metriä korkeat liekit niin, että vaneri on tuplana noin 80cm matkalla, viilu ja vaneri noin 40cm matkalla ja loppupätkä pelkkää viilua. Näin tukipuuna oleva vaneri jää valukerrosten sisään piiloon. Taivutin liekkien päät, eli pelkän viiluosan, liottamalla viiluja vedessä ja taivuttamalla viilut kierteelle putkien ja pyöreiden halkojen ympärille teipin avulla. Kun viilut olivat kuivaneet, vahasin liekit kokonaisuudessaan Osmo Colorin öljyvahalla sävyllä kulta.
Pujotan valukerrokset, alumiiniputket ja jalustan kierretankoihin. Kierretankojen toiseen päähän jalustan alle tulee lukkopultit. Hitsasin kierretangon yläpäähän jatkomutterin, jonka kavensin opastuksen avulla metallisorvissa niin, että se mahtuu valussa olevasta metalliholkista läpi. Kun saan kaikki valukerrokset paikalleen, kiristän paketin kasaan ylhäältäpäin pultilla, josta jää näkyviin vain kupu valun päälle.
Porasin jalustaan kiinnitettävään alumiiniputkeen ja liekkeihin reiät, kiinnitin putken jalustaan iskemällä sen tiukasti vasaralla paikoilleen ja kiinnitin liekit putkeen. Nostin liekit irti putken pinnasta prikkapinon avulla, niin että lampun kannan kiinnityslevy mahtuu laskeutumaan liekkien välistä putken päälle. Laitoin myös kierretangot paikoilleen, että voin seuraavaksi alkaa kasaamaan kivikerroksia.
Piirsin Autocadilla lampunkannan kiinnitykseen levyn, jossa on sivuilla hakaset. Tilasin peltiosan polttoleikkauksesta, koska en saa valmistettua osaa kotoa löytyvin välinein. Hitsaan peltilevyyn kiinni varren, josta levyn saa vedettyä ylös liekkien välistä esimerkiksi lamppua vaihtaessa. Hakaset taivutetaan n. 45 astetta alaspäin, jolloin levy laskeutuu liekkien keskellä olevan putken päälle. Lampun kanta kiinnitetään levyyn kahden O-renkaan avulla, eli levyn molemmin puolin.
Seuraavaksi asettelen kivikerrokset ja alumiiniputket paikoilleen.
Osa kivien väliin asetettavista alumiiniputkista oli litistynyt vannesahassa, enkä saanut kotikonstein putkea suoristettua. Katkaisin rälläkällä uusia osia, jotka viilasin käsin siistiksi.
Kun kaikki kivikerrokset oli paikallaan, kiristin koko pakan pulteilla kivien päältä.
Yhteensä työtunteja meni valaisimen tekemiseen 70,5 tuntia.
